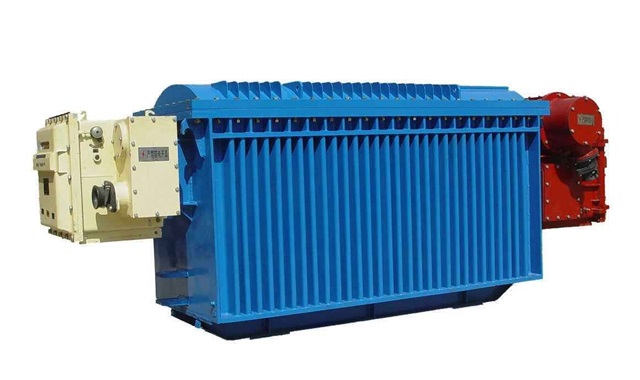

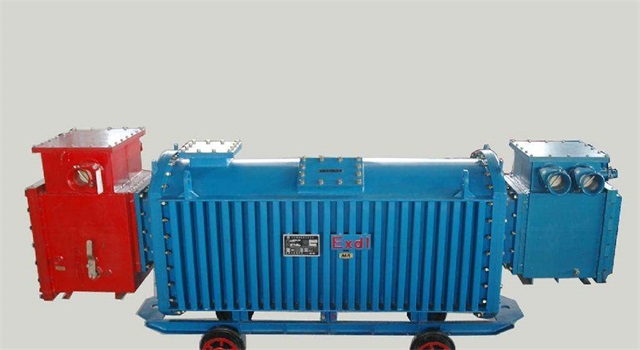

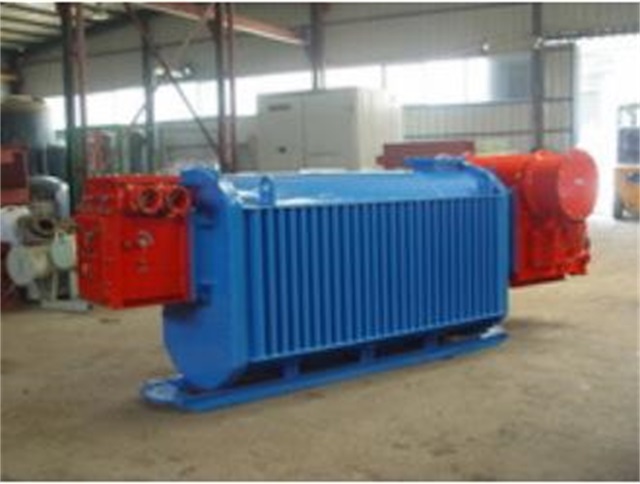

KS11-50KVA/10KV/0.4KV礦用變壓器由KBSG系列礦井隔爆干試變壓器、PBG9L-6KV、10KV礦井隔爆髙壓真空配電設備、BCG1系列礦井隔爆髙壓電纜連接器、KBZ系列礦井隔爆饋電開關(或BXB1貴州礦井隔爆移動變電站低壓保護箱)構成。

　　KS11-50KVA/10KV/0.4KV礦用變壓器的使用范圍

　　KS11-50KVA/10KV/0.4KV礦用變壓器適用于煤礦井下及其它含有氣體(甲烷混合物)的周圍物質環境。它專門用來三相交流6/10KV電網里的煤礦輸電和綜采供電。

　　KS11-50KVA/10KV/0.4KV礦用變壓器的工作性質

　　1)海拔不超過1000米;

　　2)工作溫度不超過35℃;

　　3)環境質量的相對濕度不大于95%(25℃);

　　4)煤礦含有甲烷混合氣或煤塵風險;

　　5)在沒有明顯晃動和震動的環境里，且與正垂面的傾角不超過15o

　　6)沒有一定的氣體和蒸氣來腐蝕金屬和破壞絕緣;

　　7)沒有滴水。

　　KS11-50KVA/10KV/0.4KV礦用變壓器性能參數

　　1.當移動變電站里的變壓器短路、斷相、過熱或低壓電源負載、短路、走電、走電閉鎖、過壓、欠壓等故障時，斷開髙壓側開關完成維護。

　　2.高低壓開關配備規范RS485/232通信接口。

　　3.它能夠配備在KJ2000煤礦自動控制和綜合監控系統中，完成遠程操作、監測、遠程通信和遠程調整四大遠程作用。

　　KS11-50KVA/10KV/0.4KV礦用變壓器的結構特征

　　◆殼體全部結合面均按防火要求制做，能承受0.8兆帕的內壓。

　　◆機蓋由鋼板制成。箱殼上有2個電纜出線套管，套管的風表面有橡膠墊圈。電纜越過橡膠墊圈。扭緊套管后，可以用橡膠墊圈縮小電纜，以保證密封。選擇的電纜外徑必須與橡膠墊圈密切配對，電纜務必被密切縮小和徹底密封，以保證防護特性。

　　◆箱殼內表面有接地螺栓，接地螺栓焊接在箱殼支架上，應正確接地。

　　◆拖車架焊接在箱殼外側，用以水準拖拽。它可以在運送或儲存過程中豎直儲放，以節省空間。

　　◆晶粒取向、低耗冷扎硅鋼片鐵心式鐵芯，雙層圓形、簡易線圈構造，B級絕緣，氣體自冷式礦用設備。

　　KS11-50KVA/10KV/0.4KV礦用變壓器的應用

　　電鉆、照明、信號等設施供電。
