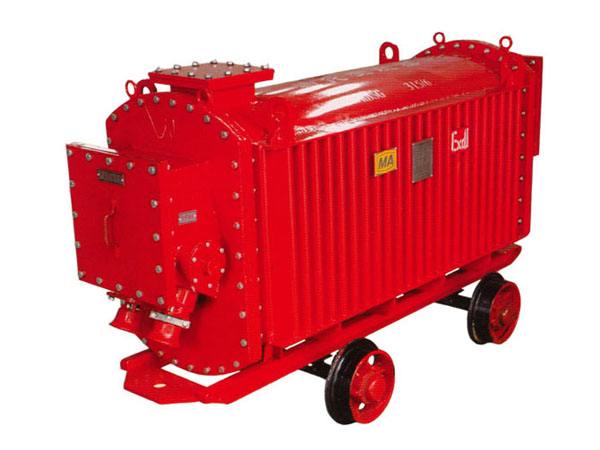

KS13系列礦用變壓器采用晶粒取向高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，確保低噪音低損耗油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓士5 %的分接電壓，利用分接開關變換電壓變換電壓時.必須先切斷電源，然后去除箱壁上分接開關的風雨雙進行變換電壓變壓器低壓側允許“Y”型接成693V 或“D”型接成400V 供電，在電纜接線盒內直接裝次級端頭引出六個瓷套供用戶改接變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖撬，在拖撬上備有安裝孔，可供礦并需要時加裝礦車滾輪。

　　KS13系列礦用變壓器使用范圍

　　適用于容量1250KVA及以下，電壓為10KV及以下的油浸式礦用電力變壓器。此類型礦用變壓器是一般型油浸式變壓器，并無防爆要求，主要作為礦井配電時的礦用照明或電力拖動的電源。凡本系列變壓器經運輸后，不需作吊心檢查，即可裝配有關拆卸的零部件，做驗收試驗項目。

　　KS13系列礦用變壓器適用于煤礦井下中央變電所﹑井底車場﹑總進風道和主要進風道，雖有瓦斯但無爆炸危險的場所。也適用于隧道比較潮濕的環境中。

　　正常環境使用條件：海拔不超過1000m。

　　環境溫度+40℃，低-25℃。

　　特殊環境使用條件：海拔超過1000m。

　　環境溫度+40℃，低-45℃。(訂貨時詳細說明)

　　周圍空氣相對濕度不大于95℃(+25℃)。

　　無強烈顛簸震動以及于垂直面傾斜度不超過35°的環境中

　　性能特點

　　KS13系列礦用變壓器油箱結構堅固，可承受一個大氣壓的壓力試驗，箱蓋上無儲油柜箱壁兩側焊有高﹑低壓電纜接線盒，作為電纜接線之用。高壓線圈有額定電壓及±5%的分接電壓，利用分接開關變換電壓，變換電壓時必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換分接。變壓器低壓側允許“Y”形接成690伏供電，也可改接成“△”形接成400伏供電，在電纜接線盒內直接將次級端頭引出六個瓷套供用戶改裝。

　　KS13系列礦用變壓器的吊起是利用箱壁所焊的吊拌，變壓器箱底均裝有小車支架，在支架上備有安裝孔，可供礦井需要加裝礦車滾輪。
